C2Pi 788x

C2Pi 788x

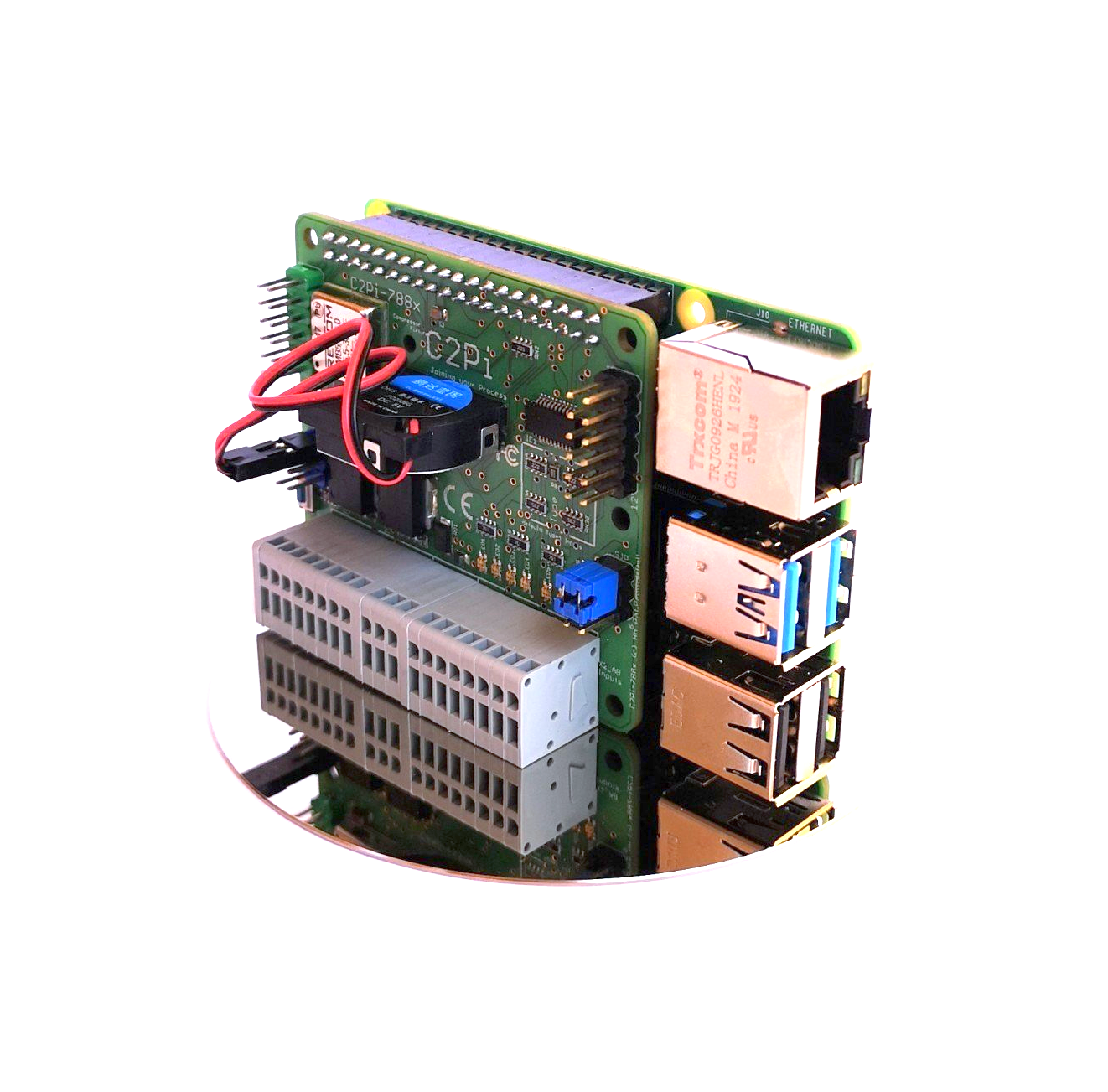

Durch seinen einzigartigen technischen Aufbau und seine vielfältigen digitalen Schnittstellen besitzt das C2Pi788x über seinen 40-poligen GPIO-Port maximale Konnektivität zu verschiedenen HOST-Plattformen.



Mit seinen IEC61131 kompatiblen digitalen Ein-/Ausgängen verfügt es über eine voll industrietaugliche Prozessschnittstelle – Codesys kompatibel. Zusätzlich werden die meisten digitalen Kommunikationsschnittstellen der HOST-Plattform erschlossen.

Das Interface ist sehr kompakt und fügt sich vollständig in die Bauraumkontur der meisten HOST-Plattformen ein. Zur Visualisierung, einfachen Konfiguration und zum Testen aller Grundfunktionen steht unser Web-Interface C2Pi-GO zur Verfügung.

Besonders geeignet ist das C2Pi788x für Applikationen mit/für:


  • Anforderungen an leistungsfähige Plattformen (Pi3, Pi4, Kompatible)
  • hohem EA-Bedarf nach IEC-Spezifikation
  • Notwendigkeit vielfältiger digitaler Kommunikation (USB, LAN, WLAN, BT, HDMI, I²C, SPI, UART, 1-Wire, ID_SD/SC).



C2Pi 788x anfragen

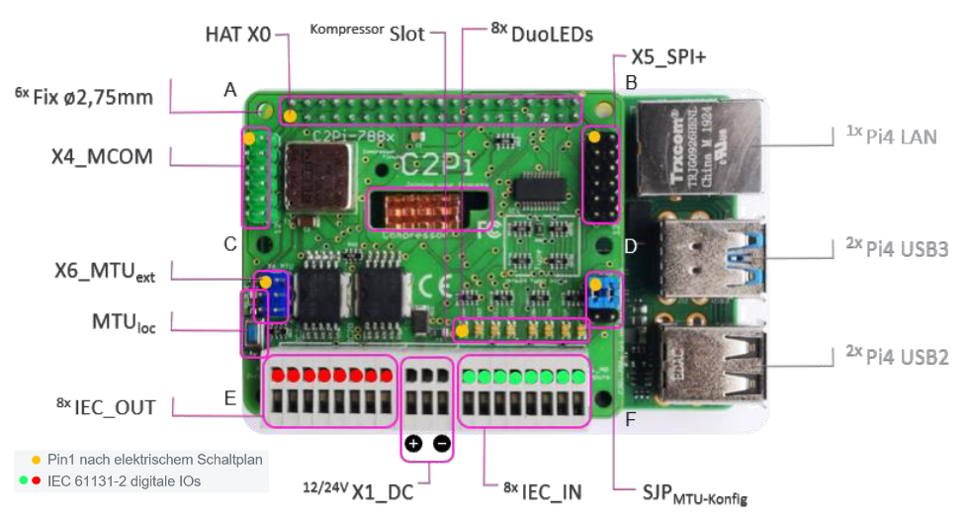

Schnittstellenübersicht

Schnittstellen C2Pi 746a

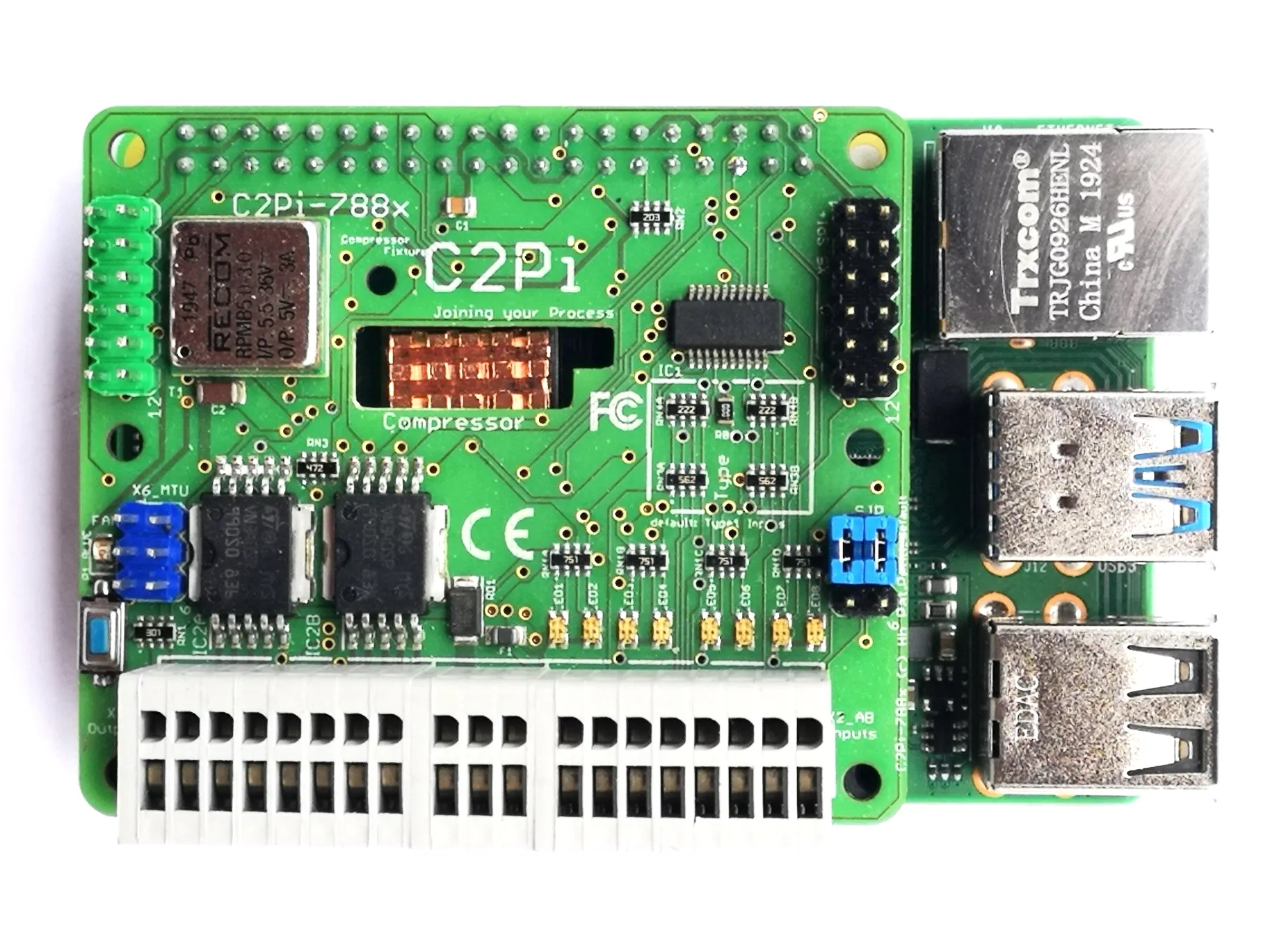

Hinweis: der abgebildete Raspberry Pi4 und die Klemmen sowie Kühlkomponenten sind nicht im Standard-Lieferumfang enthalten. Bestellen Sie hierzu das C2Pi788x-Kit. Das Kompressor-Modul ist in der Abbildung nicht dargestellt.

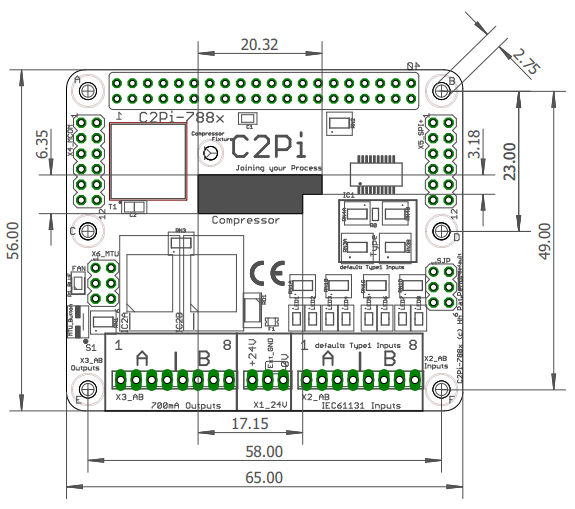

Technische Zeichung

Technische Zeichnung C2Pi 746a
Draufsicht, alle Angaben in mm
  • Technische Daten
    • 40 pol. Header zur Kopplung zum HOST
    • 6x Fixierbohrungen zur Montage am HOST
    • Anschluss für externe Spannungsversorgung 12/24V DC
    • 15W DC/DC Wandler zur 5V DC Versorgung des HOSTs
    • 16x IEC 61131-2 kompatible Ein- / Ausgänge
    • 1-Wire, I²C, SPI, UART, ID_SD/SC uvam. (HOST abhängig)
    • Mikro-Test-Umgebung (MTU)

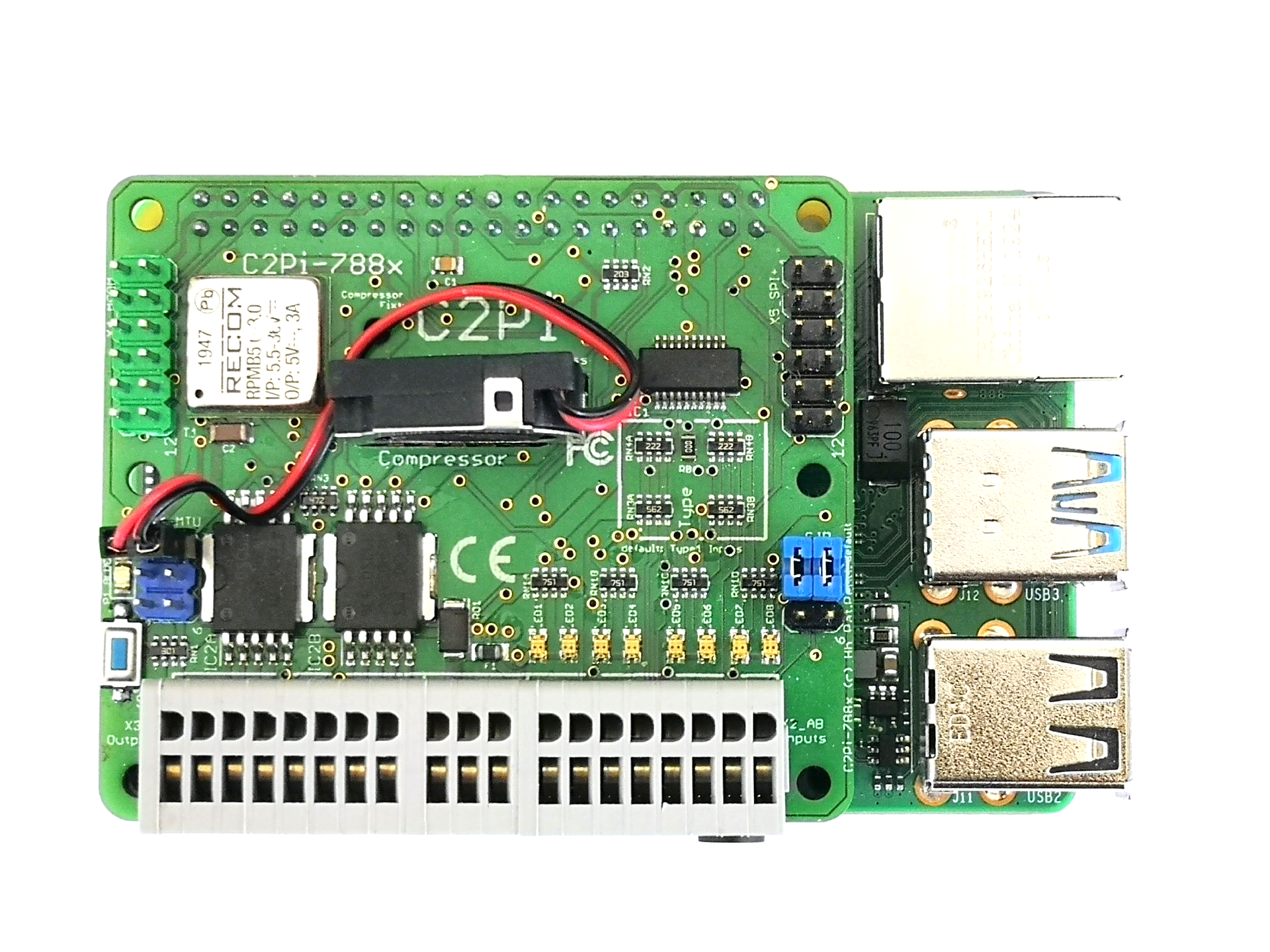

    • Kompressor-Slot für Einbringung eines Mikro-Gebläses

    Für weitere Informationen Technisches Datenblatt herunterladen

  • Standard Lieferumfang

    Standard ist die Variante C2Pi788x-SMD. Sie erhalten das Interface komplett vorbestückt mit allen SMD-Bauteilen. Mit dieser Variante haben Sie optimalen Gestaltungsspielraum für Ihre Applikation. Damit lässt sich ein auf Ihre Bedürfnisse hin optimal gestaltetes System skalieren.

  • Weitere Produktvarianten

    Außerdem verfügbar ist die Variante C2Pi788x-FM mit vormontierter Klemmenbestückung oder das C2Pi788x-Kit (C2Pi788x-FM inklusive Softwareprodukte) zur sofortigen Integration in Ihren Prozess.
